学习规范GB/T 1499.1-2017《钢筋混凝土用钢 第1部分：热轧光圆钢筋》

适用范围：本部分适用于钢筋混凝土用热轧直条、盘卷光圆钢筋。

本部分不适用于由成品钢材再次轧制成的再生钢筋。

热轧光圆钢筋中只有HPB300这个牌号，HPB是热轧光圆钢筋的英文字母缩写，300是屈服强度特征值（也就是下屈服，也可以是RP0.2）。

以前2008版的规范上还有HPB235这个牌号的钢筋，现在取消了。

钢筋的公称直径范围为6mm～22mm，推荐的钢筋公称直径为6mm、8mm、10mm、12mm、14mm、16mm、20mm、22mm（规范中的推荐一般来说就是这些规格了，其他规格基本没有。所以我们只要记住这些有的规格就好）。

钢筋的横截面积的话我没有直接可以用πr平方计算，注意一下我们的横截面积需要保留4位有效数字，π取3.14159，钢筋的理论重量的密度都按照7.85g/cm3计算。比如：直径8mm的光圆钢筋的横截面积=3.14159*4*4≈50.27mm2，理论重量为0.5027*7.85=3.946g/cm3。

光圆钢筋的直径测量就很方便了，直接用游标卡尺就能测。不像热轧带肋钢筋那样比较麻烦的测。但是要注意我们热轧光圆钢筋是有不圆度的的要求（一般圆形材料都会有一个不圆度，比如钢丝等材料都有），不过当钢筋的实际重量与理论总量的偏差符合规范要求时，钢筋的直径允许偏差是不作为交货条件的（意思就是说当我们的重量偏差合格的时候对于钢筋直径的允许偏差是不用检测的。其实也可以理解，重量偏差也就是体积乘于密度，密度是不变的，长度是不变的，那只有横截面积了，这样算来所以你的直径基本也就是符合要求的了。）

不圆度的话都是≤0.4mm（不过一般都不会去做，因为规范没有明确怎样去检测，而且后续要求中的尺寸及表面都没有提及不圆度的检测。所以这个规定话有点鸡肋，但是又不能没有，没有这个要求，你把热轧光圆钢筋生产成椭圆的钢筋怎么办）。

长度、长度允许偏差、弯曲度和端部我就不说了（这个的话一般都没有问题，这些要求的话都是给生产方的要求。我们日常收货或者检测的话，也不会去做这个工作）。

重量偏差我们需要记一下力，公称直径6mm～12mm，允许偏差为±6%；公称直径14mm～22mm，允许偏差为±5%。

还有两点需要注意的就是，1、我们钢筋交货，可以按照实际重量交货，也可以按照理论重量交货。按照理论重量交货时，需要知道长度为多少（一般我们都是按照实际重量来交货的）。

2、也可以按照盘卷交货，但是每根盘条重量应不小于500kg，每盘重量应不小于1000kg。

化学成分要求需要符合表5的规定（一般来说只有力学指标不合格的情况下才有可能会要求做化学成分，或者是生产厂商那边需要做。）

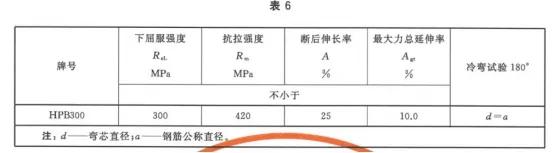

力学性能需要符合表6的规定了：

对于没有明显屈服的钢筋，下屈服强度特征值ReL应采用规定非比例延伸强度Rp0.2。

伸长率类型可从A或Agt中选定,仲裁检验时采用Agt.

按表6规定的弯芯直径弯曲180°后,钢筋受弯曲部位表面不得产生裂纹。

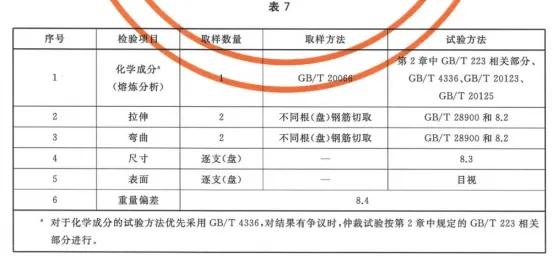

还有我们的试验方法需要符合表7的规定：

我们做试验过程中的试样需要注意的就是：拉伸、弯曲试验试验不准许进行车削加工。

这里面的话拉伸、弯曲、化学成分都是引用到其他规范上去了，可以查询相应的规范进行试验操作。我们这边重点说一下规范自带的方法，

重量偏差的测量

测量钢筋重量偏差时,试样应随机从不同根钢筋上截取,数量不少于5支,每支试样长度不小于500 mm。长度应逐支测量,应精确到1mm。测量试样总重量时,应精确到不大于总重量的1%（也就是说称的精度要1g，量程的话一般做钢筋的话30kg就够了。）。

8.4.2 钢筋实际重量与理论重量的偏差(% )按式(1)计算:

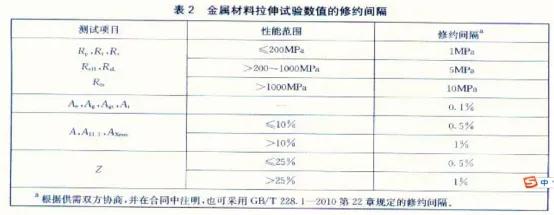

还有一点需要注意，就是我们的数值修约，不是按照GB/T28900或者GB/T228.1 来修约的，是按照YB/T081 的规定的（第6节：金属材料拉伸试验修约

Rm（抗拉强度）、ReH(上屈服强度）、ReL（下屈服强度）、Rp、Rt、Rr

（≤200MPa 修约1MPa；200MPa≤ *≤1000MPa 修约5MPa；＞1000MPa 修约10MPa））。

组批规则：

钢筋应按批进行检查和验收,每批由同一牌号、同一炉罐号、同一尺寸的钢筋组成。每批重量通常不大于60t。超过60t的部分,每增加40 t（或不足40 t的余数）,增加一个拉伸试验试样和一个弯曲试验试样（一般来说检测单位不会同意按照这个要求来做，因为这样做的话他们的报告格式等需要调整，而且这个费用的话也不好算，还有的话就是少了一些检测费用。，还有就是能达到这个三同的比较少）。

9.3.2.2允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批。各炉罐号含碳量之差不大于0.02% ,含锰量之差不大于0.15%。混合批的重量不大于60 t（这个理解的话应该是针对化学成分，然后就是零散然后就是零散几吨的检测。而且化学成分的检测的费用应该也够你做一组原材检测了，所以如果是要送检的话就没有必要组成一批了。）。

还有最后一点就是 钢筋的其他性能允许复检，但是重量偏差项目不合格时不准许复验。这个需要注意一下。还有就是钢筋表面轧上凸起厂名等表面标志（光圆钢筋会比较少这样干，最起码我从业这么久没有见过，只有热轧带肋钢筋上面上会有，牌号、厂名、直径等信息）。

（）括号内的内容是个人见解，大家看一下就好，如果有什么意见，或者疑问可以提！欢迎大家对我进行指正
