建筑钢筋符号大全(建筑图纸钢筋符号)

2022-10-07 03:13     发布者：王夕明
导读你好，这里是翟工精选。钢筋图纸看着更是让人头疼，那么小白怎么快速学会看图呢？如何去认识这些头疼的图纸呢？这里分享小技巧给大家，让你不再是小白鼠。?一、常用图纸代号首先第一步得去认全图纸上代号是啥意思。

你好，这里是翟工精选。

钢筋图纸看着更是让人头疼，那么小白怎么快速学会看图呢？如何去认识这些头疼的图纸呢？这里分享小技巧给大家，让你不再是小白鼠。

?一、常用图纸代号

首先第一步得去认全图纸上代号是啥意思。干过工程的人都知道图纸上代号的重要性，废话不多说了，在此奉上最全图纸代号集合，建议小白收藏学习起来，工地老师傅拿着复习下。

1、柱代号大全

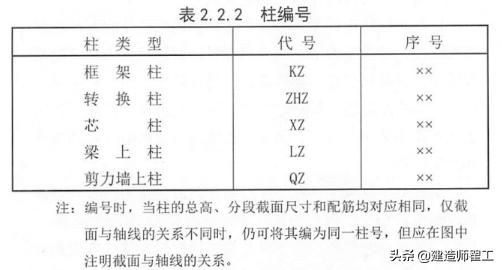

柱编号

2、剪力墙代号大全

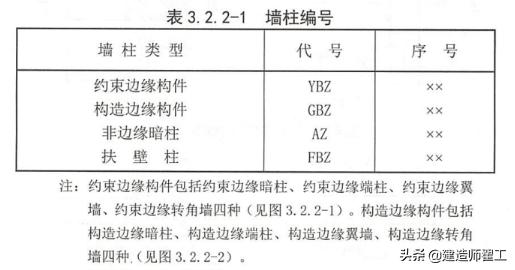

墙柱编号

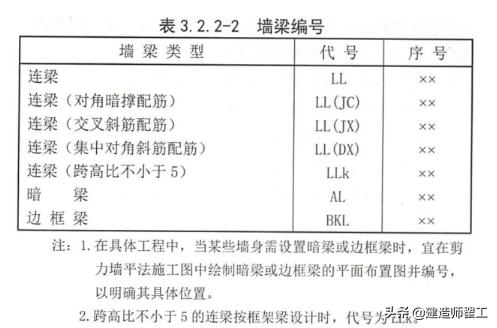

墙梁编号

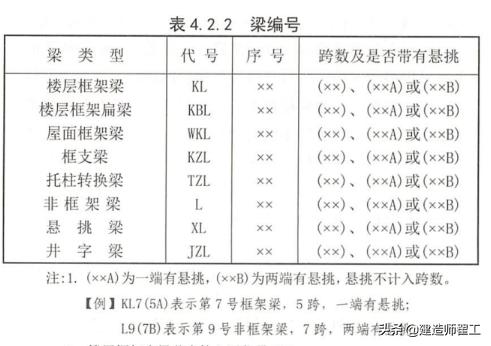

3、梁代号大全

梁编号

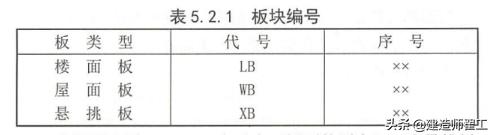

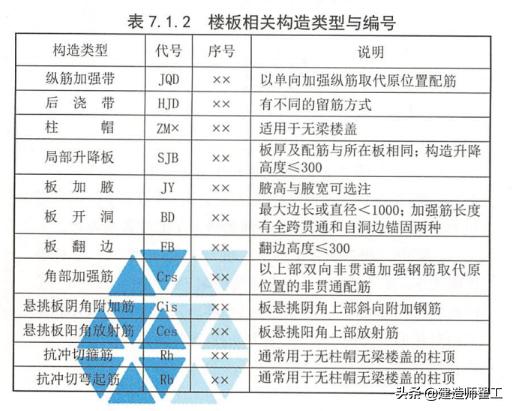

4、板代号

三、钢筋种类

pgc-card .pgc-card-href { text-decoration: none; outline: none; display: block; width: 100%; height: 100%; } pgc-card .pgc-card-href:hover { text-decoration: none; } .pgc-card { box-sizing: border-box; height: 164px; border: 1px solid e8e8e8; position: relative; padding: 20px 94px 12px 180px; overflow: hidden; } .pgc-card::after { content: " "; display: block; border-left: 1px solid e8e8e8; height: 120px; position: absolute; right: 76px; top: 20px; } .pgc-cover { position: absolute; width: 162px; height: 162px; top: 0; left: 0; background-size: cover; } .pgc-content { overflow: hidden; position: relative; top: 50%; -webkit-transform: translateY(-50%); transform: translateY(-50%); } .pgc-content-title { font-size: 18px; color: 222; line-height: 1; font-weight: bold; overflow: hidden; text-overflow: ellipsis; white-space: nowrap; } .pgc-content-desc { font-size: 14px; color: 444; overflow: hidden; text-overflow: ellipsis; padding-top: 9px; overflow: hidden; line-height: 1.2em; display: -webkit-inline-box; -webkit-line-clamp: 2; -webkit-box-orient: vertical; } .pgc-content-price { font-size: 22px; color: f85959; padding-top: 18px; line-height: 1em; } .pgc-card-buy { width: 75px; position: absolute; right: 0; top: 50px; color: 406599; font-size: 14px; text-align: center; } .pgc-buy-text { padding-top: 10px; } .pgc-icon-buy { height: 23px; width: 20px; display: inline-block; background: url(http://s0.pstatp.com/pgc/v2/pgc_tpl/static/image/commodity_buy_f2b4d1a.png); } 16G101平法钢筋识图算量 ￥35 购买

按强度标准可分为这四级：

一级钢筋（HPB235/HPB300两种），目前只有一种HPB300，光圆钢筋

二级钢筋（HRB335）是螺纹钢筋，也即将被淘汰，退出历史舞台。

三级钢筋（HRB400）也是螺纹钢筋。

四级钢筋（HRB500）有月牙肋和螺纹。

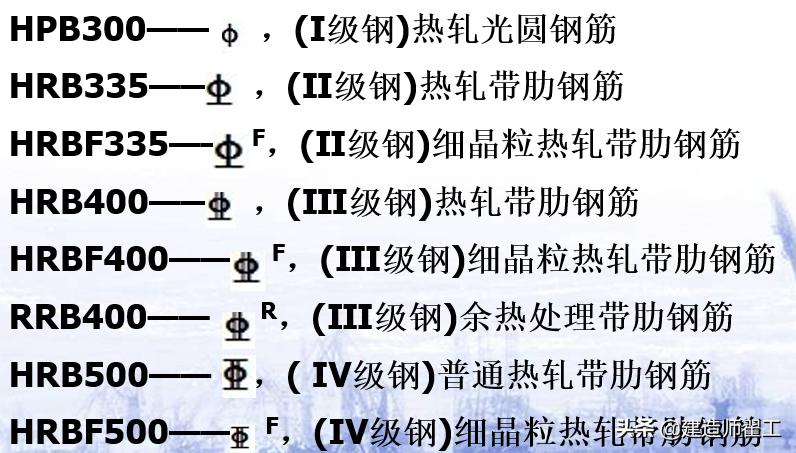

钢筋符号大全

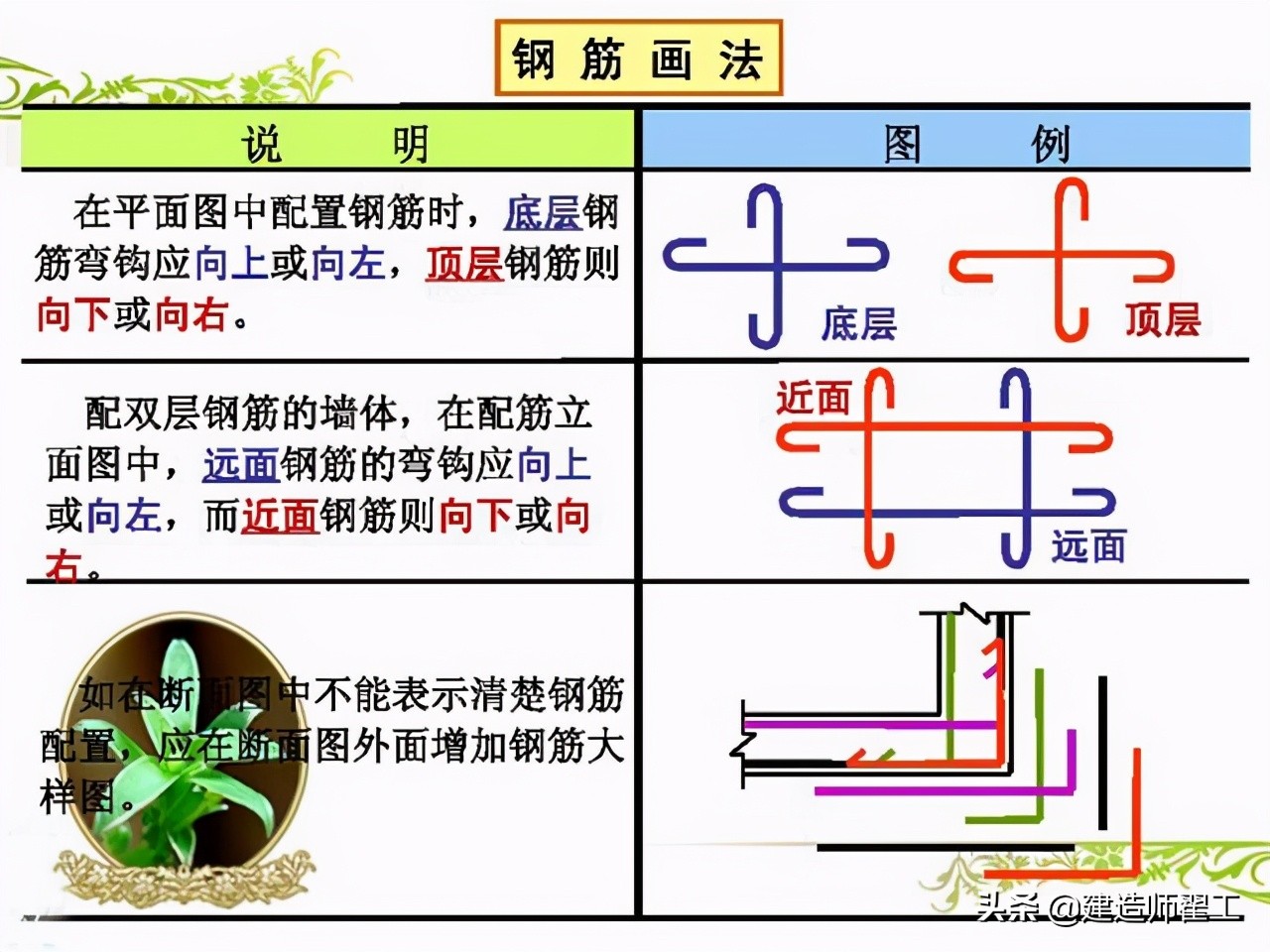

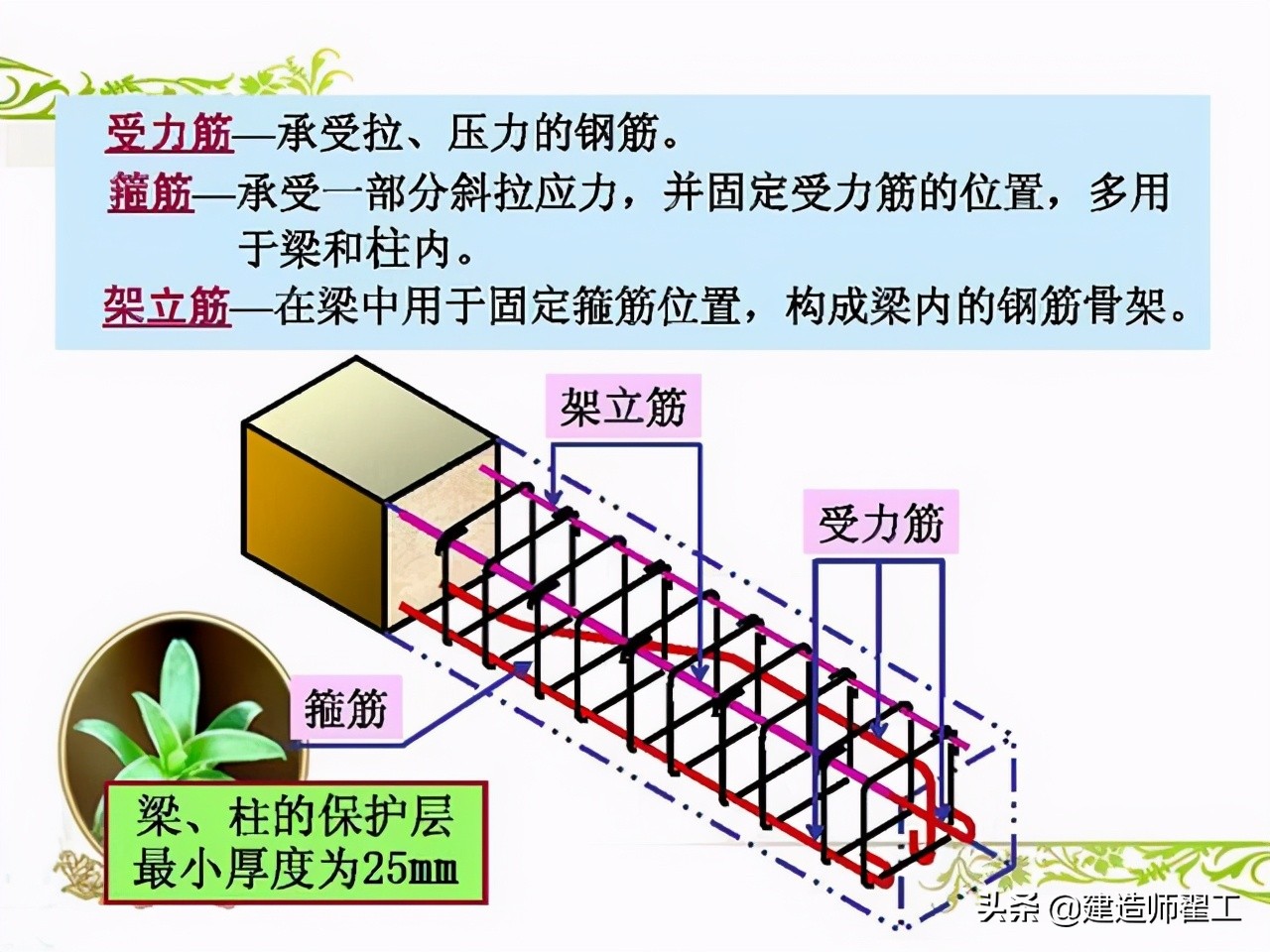

三、钢筋三维图例表示方法

总结了一些建筑入门识图的图例，希望能对刚刚入门的大家学习有所帮助！其实只要看懂了基本的这些图就能够灵活地变通，只要掌握了一些规律，其实建筑图纸其实也没有那么难懂的，大家觉得呢？

pgc-card .pgc-card-href { text-decoration: none; outline: none; display: block; width: 100%; height: 100%; } pgc-card .pgc-card-href:hover { text-decoration: none; } .pgc-card { box-sizing: border-box; height: 164px; border: 1px solid e8e8e8; position: relative; padding: 20px 94px 12px 180px; overflow: hidden; } .pgc-card::after { content: " "; display: block; border-left: 1px solid e8e8e8; height: 120px; position: absolute; right: 76px; top: 20px; } .pgc-cover { position: absolute; width: 162px; height: 162px; top: 0; left: 0; background-size: cover; } .pgc-content { overflow: hidden; position: relative; top: 50%; -webkit-transform: translateY(-50%); transform: translateY(-50%); } .pgc-content-title { font-size: 18px; color: 222; line-height: 1; font-weight: bold; overflow: hidden; text-overflow: ellipsis; white-space: nowrap; } .pgc-content-desc { font-size: 14px; color: 444; overflow: hidden; text-overflow: ellipsis; padding-top: 9px; overflow: hidden; line-height: 1.2em; display: -webkit-inline-box; -webkit-line-clamp: 2; -webkit-box-orient: vertical; } .pgc-content-price { font-size: 22px; color: f85959; padding-top: 18px; line-height: 1em; } .pgc-card-buy { width: 75px; position: absolute; right: 0; top: 50px; color: 406599; font-size: 14px; text-align: center; } .pgc-buy-text { padding-top: 10px; } .pgc-icon-buy { height: 23px; width: 20px; display: inline-block; background: url(http://s0.pstatp.com/pgc/v2/pgc_tpl/static/image/commodity_buy_f2b4d1a.png); } 三维彩色立体画片 ￥138 购买

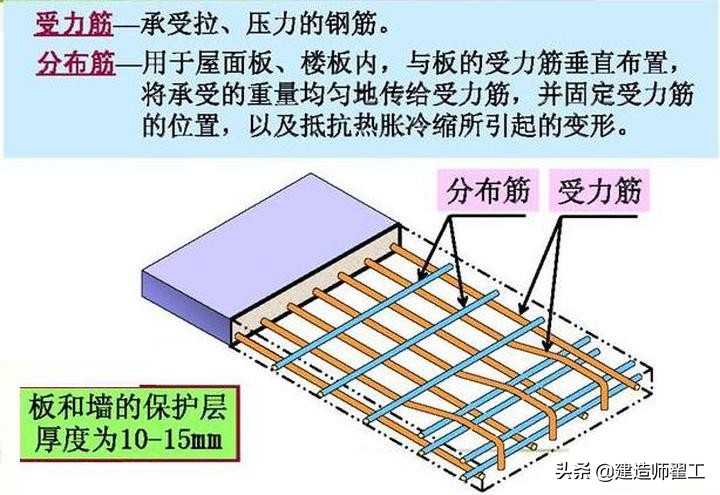

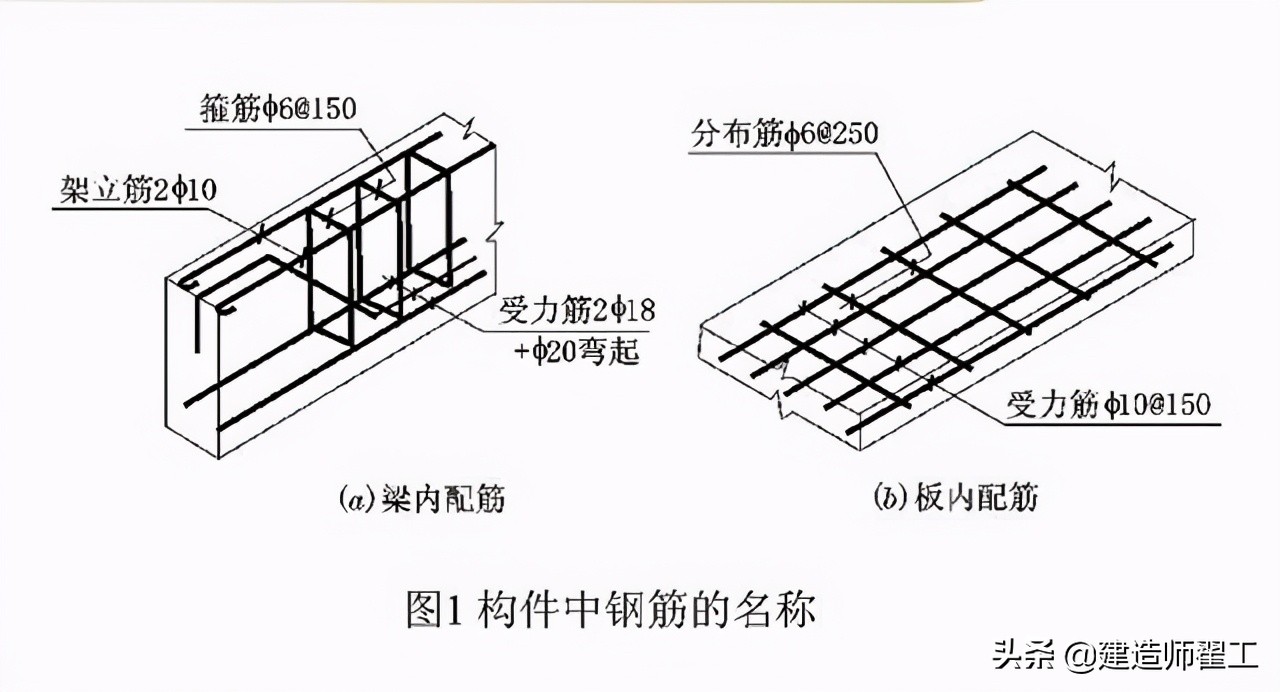

1、板钢筋

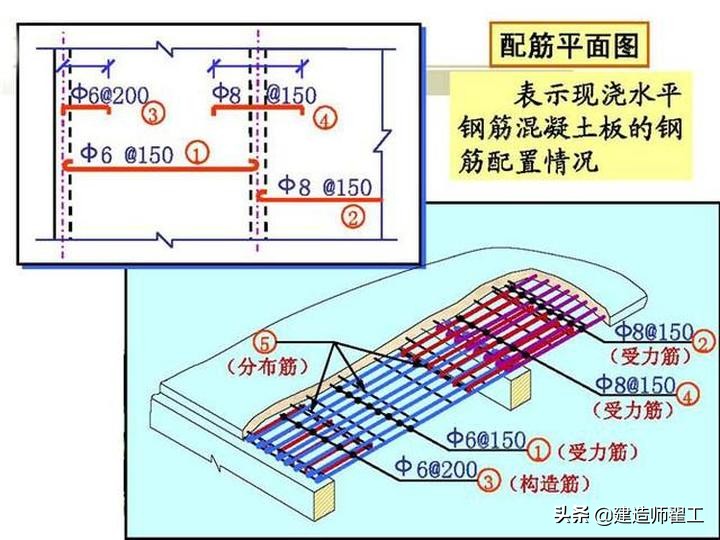

2、板钢筋图示

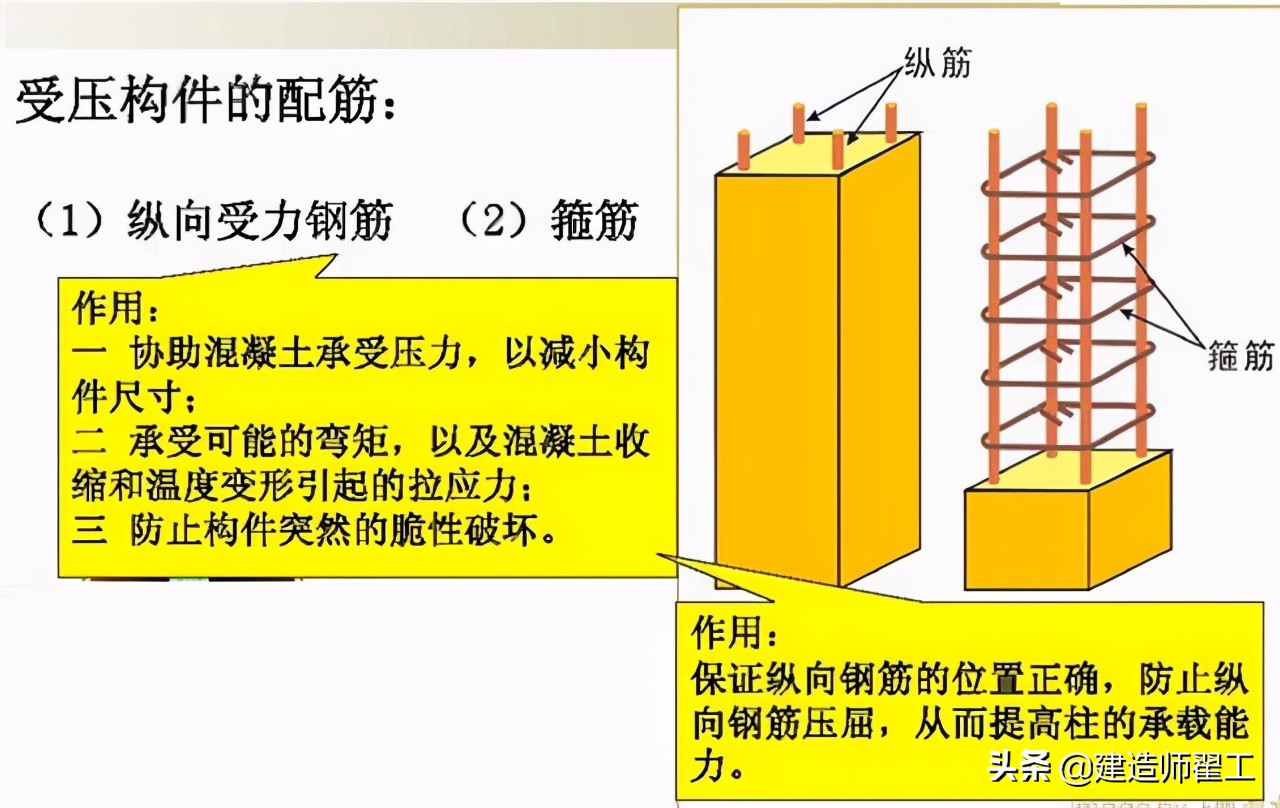

3、柱子钢筋

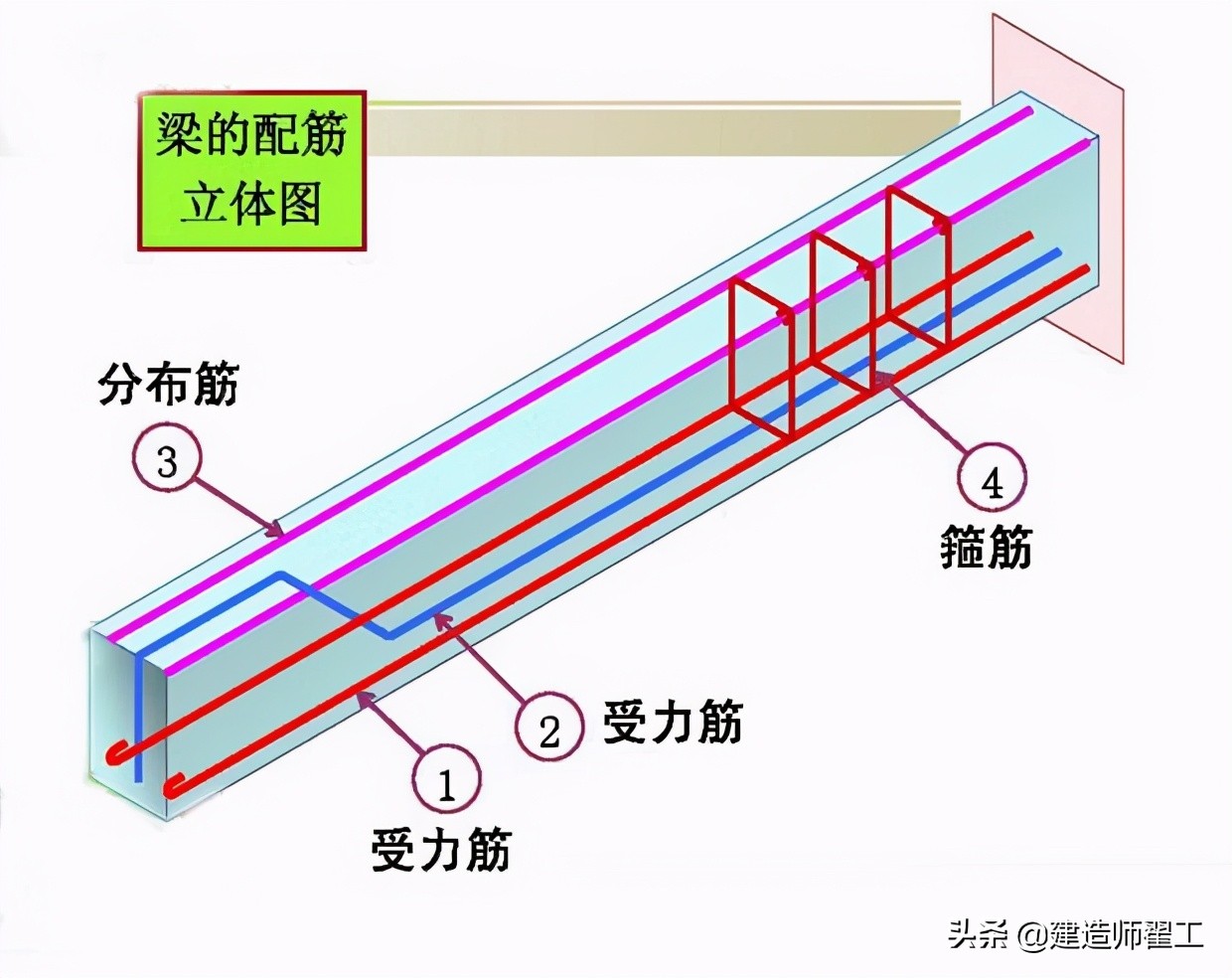

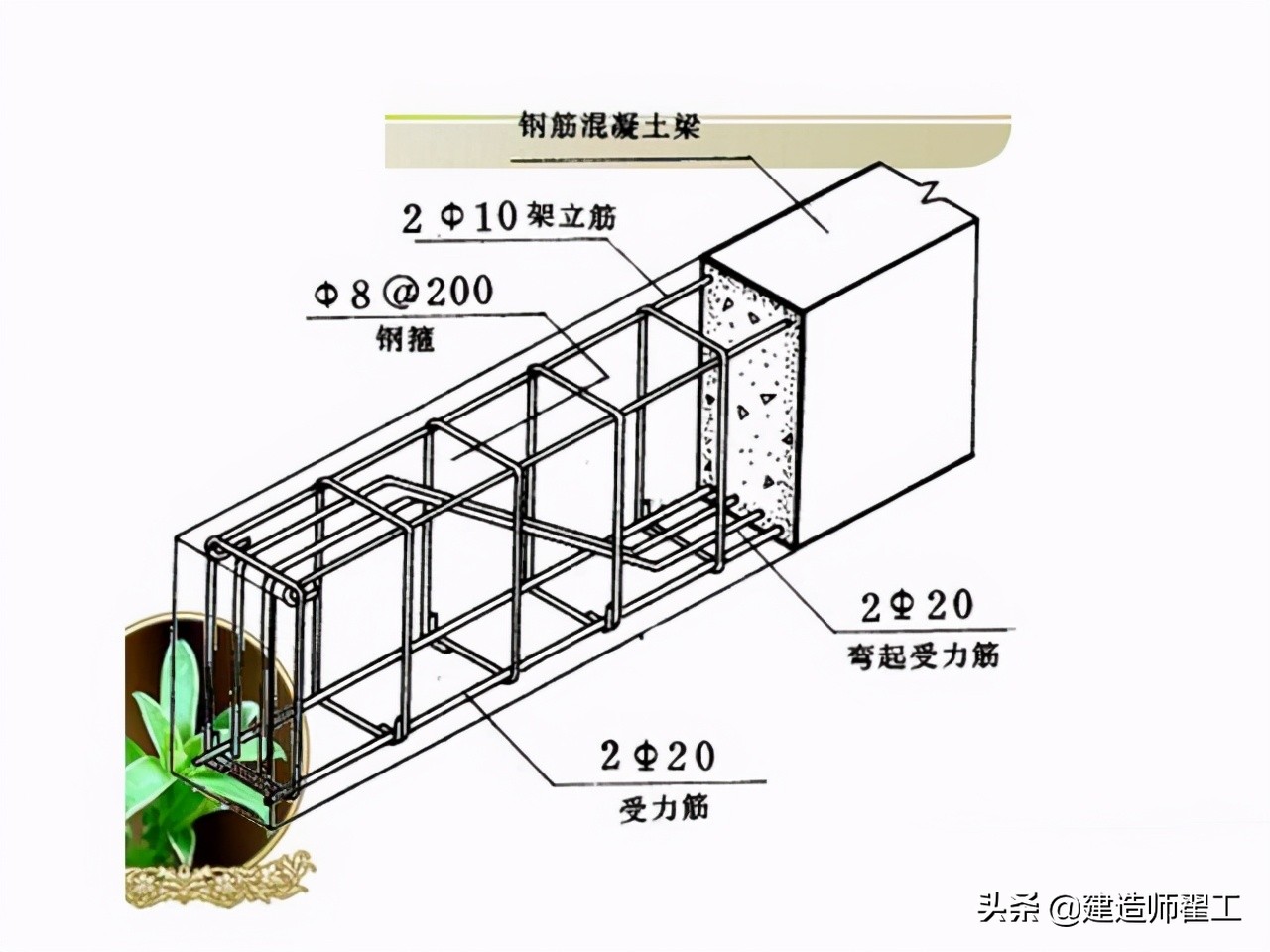

4、梁钢筋

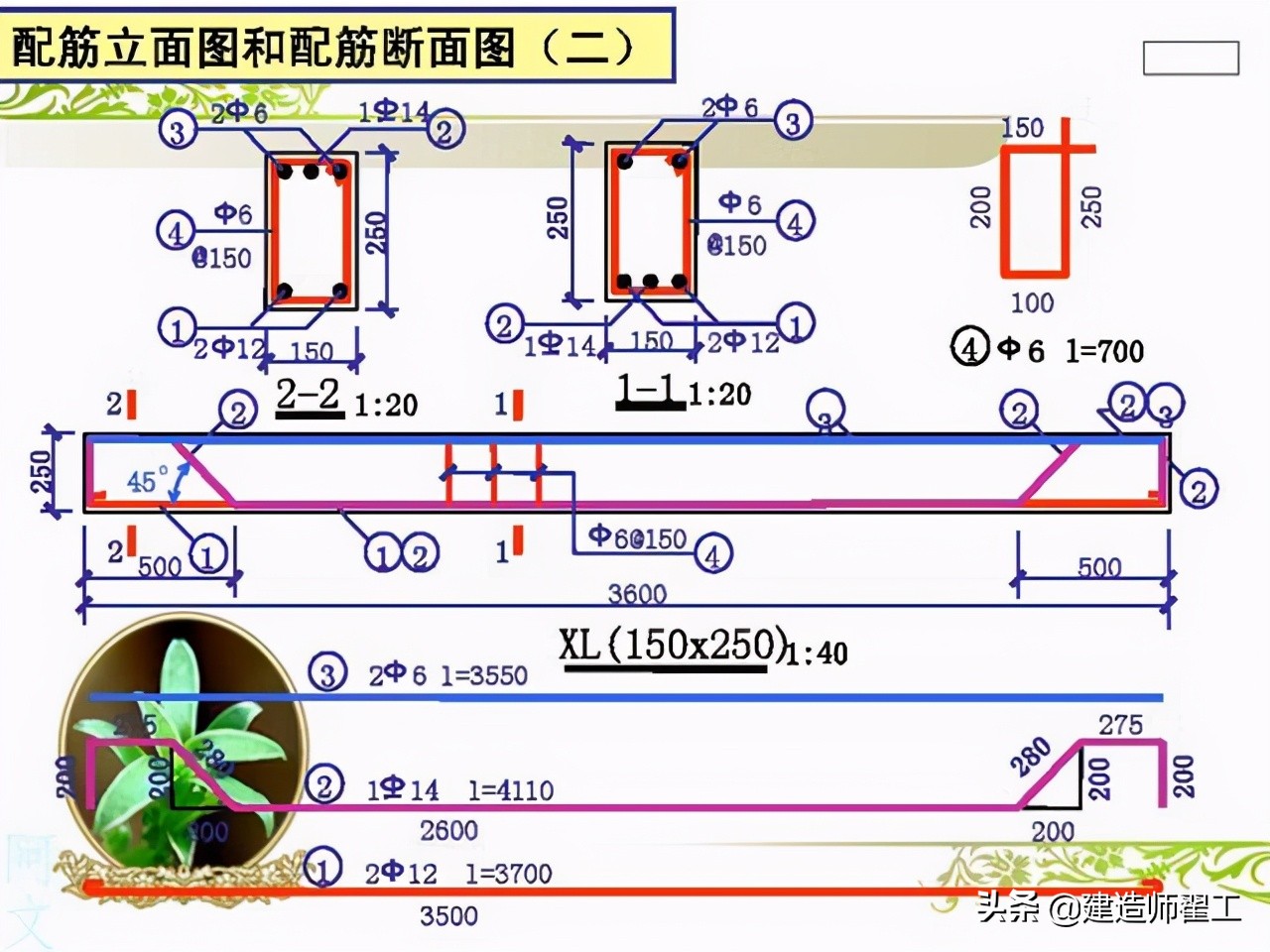

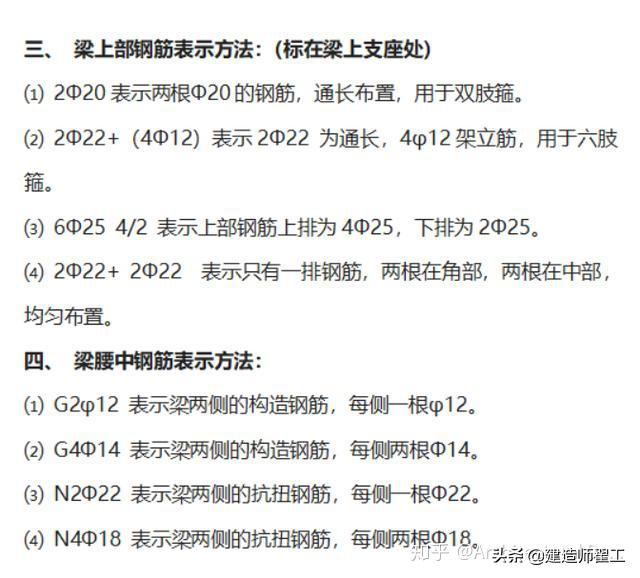

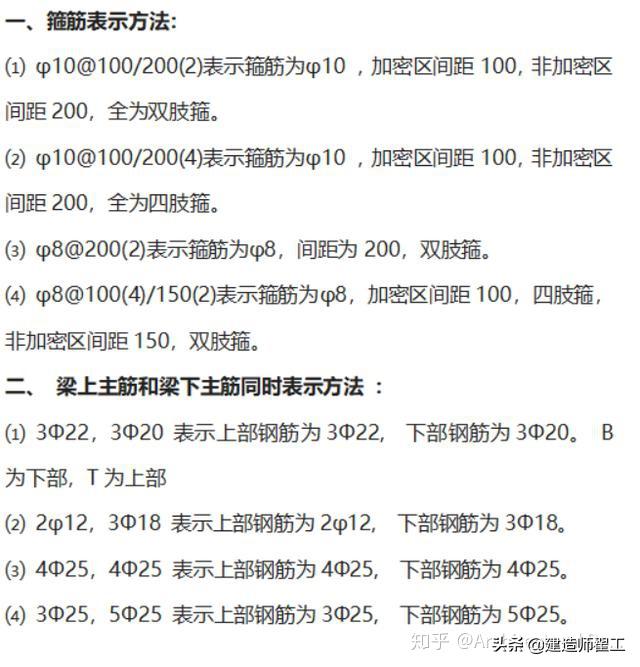

五、图纸中具体的表示方法
