施工进度计划横道图(工期倒排计划横道图)

2022-10-02 06:53 发布者：马原

导读1. 打开WPS表格，新建表格数据文件按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格如下图所示2. 选择A1~C10区域（注意

1. 打开WPS表格，新建表格数据文件

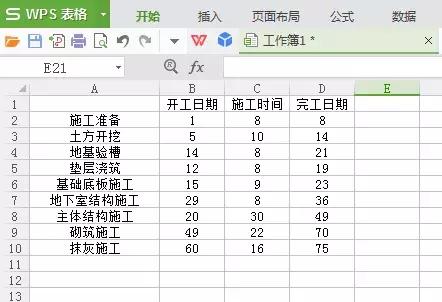

按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：

2. 选择A1~C10区域

（注意：完工时间可不计入图表）

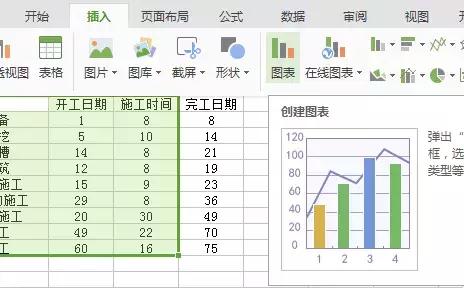

点击上方的“插入”菜单，选择“图表”

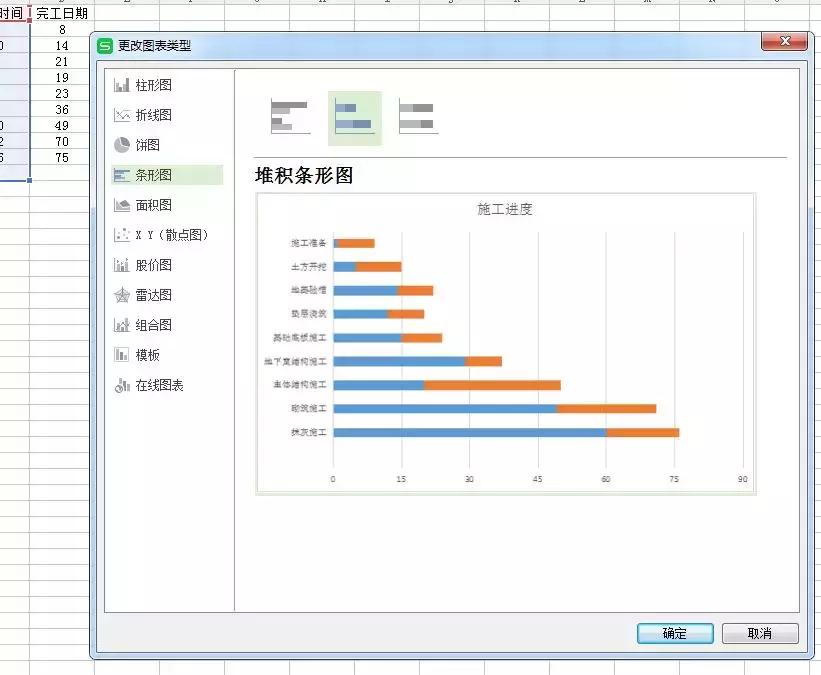

在插入图表的类型中选择“条形图”中的“堆积条形图”

点击“确定”，进度横道图就初见雏形了

虽然雏形出来了

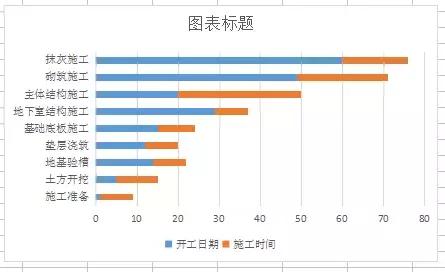

但对比我们以前所认识的横道图还是需要调整。

将图标标题改成“施工进度（工期）”

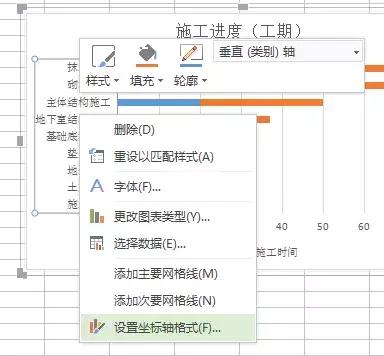

3. 在坐标纵轴上单击右键，选择“设置坐标轴格式”

坐标轴位置选择“刻度线之间”，同时选中“逆序类别”

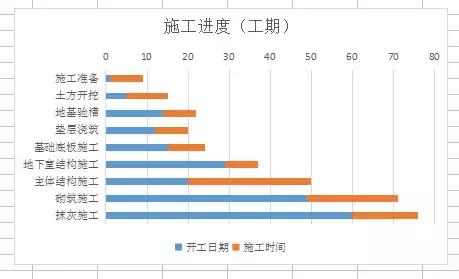

这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。

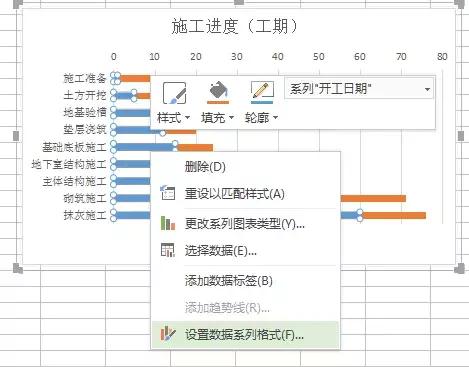

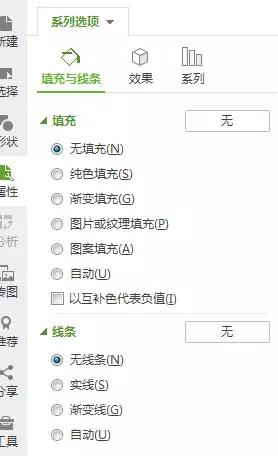

4. 右键选中蓝色条，单击，在菜单上选择“设置数据系列格式”

将线条和颜色都设置成“无”，即“无填充”和“无线条”

再把每项工作的持续时间显示出来，将“数据标签”打钩

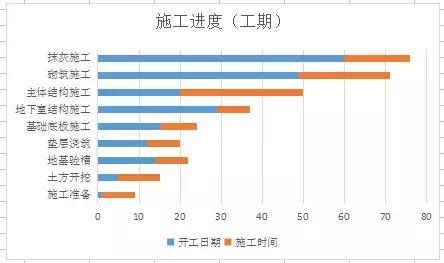

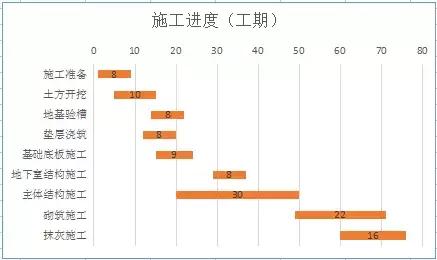

这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好去调整，如图所示：
