剖面图怎么看(剖面图是从哪个面看)

导读剖面图又称剖切图，是通过对有关的图形，按照一定剖切方向所展示的内部构造图例，但是很多人都不知道剖面图应从剖面线的那一面看，下面岚禾设计为大家介绍，剖面图的剖面方向怎样看问剖面图的剖面方向怎样看?

剖面图又称剖切图，是通过对有关的图形，按照一定剖切方向所展示的内部构造图例，但是很多人都不知道剖面图应从剖面线的那一面看，下面岚禾设计为大家介绍，

剖面图的剖面方向怎样看：

问：剖面图的剖面方向怎样看?

答：方法大致分为三种。

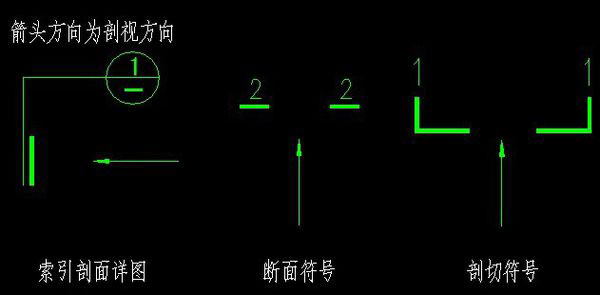

方法一

以数、字的方向为准。

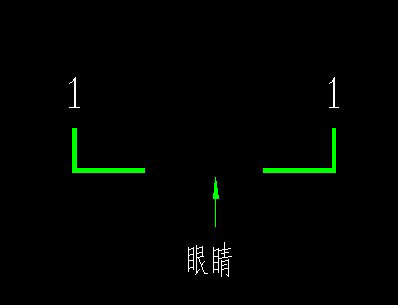

方法二

看剖面箭头所指的方向，顺着箭头所指的方向看。

方法三

上图从左往右看右半部分，反之亦然。

分析：

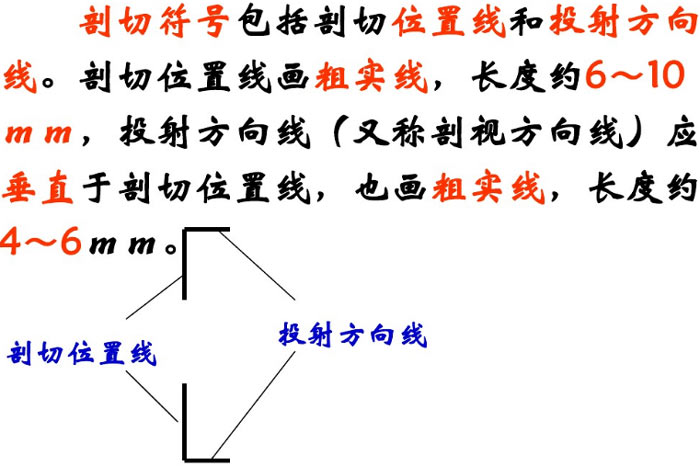

剖切符号方向

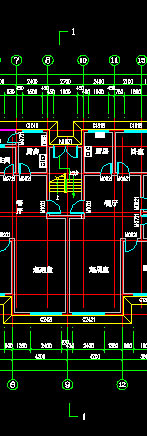

图一

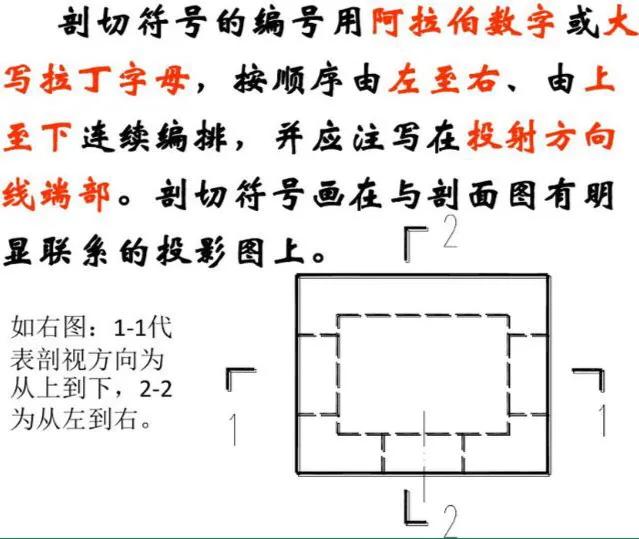

图二

温馨提示：在文章的最后为大家总结，首先先论长短，长的代表从这个地方剖，短的代表朝哪边看，对于剖切索引来说，是长细线相对于短粗线来说是方向。
