电气符号大全(26个字母代表电工符号)

2022-09-06 11:29 发布者：张龙一

导读好多小伙伴给小编私信问在看电气图纸的时候常常会遇到一些看不懂的字母、字符，不知道它们所代表的含义，举例说SS、SR等字母及符号，今天小编在网络上搜集了一些电气图常用的字母符号及释义，希望能帮助到大

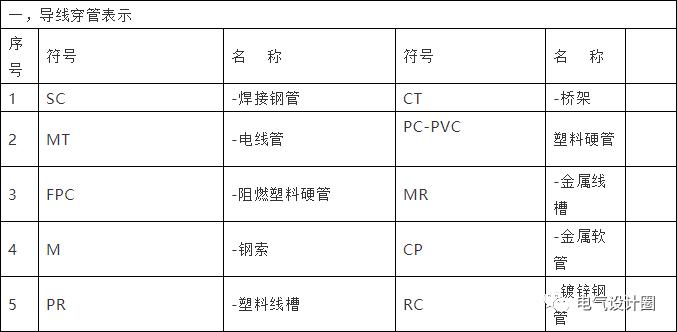

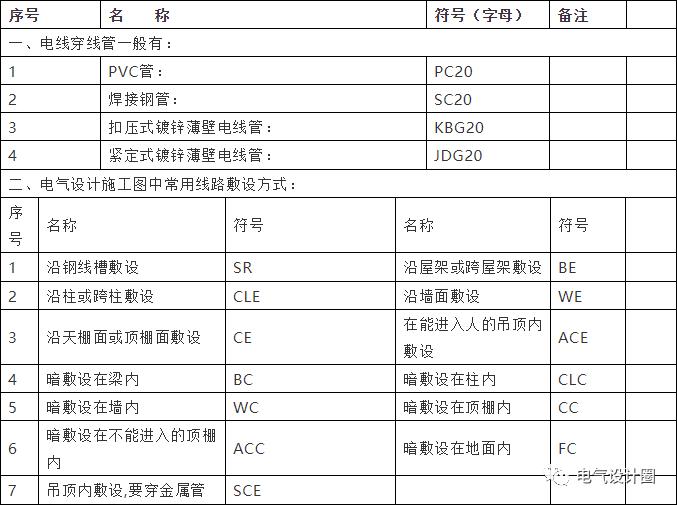

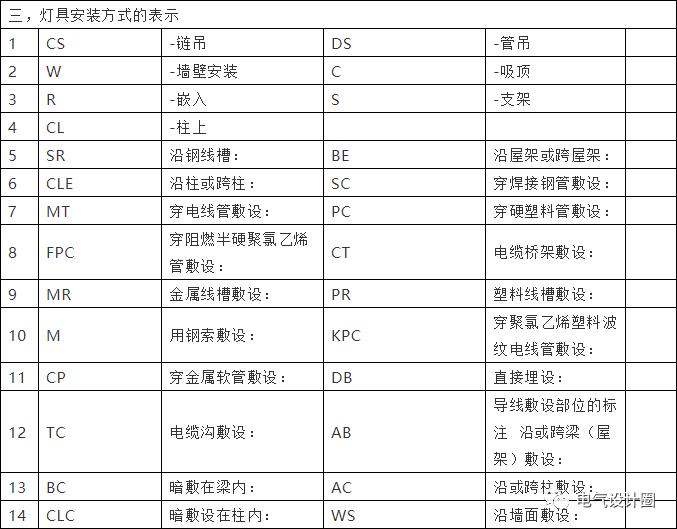

好多小伙伴给小编私信问：在看电气图纸的时候常常会遇到一些看不懂的字母、字符，不知道它们所代表的含义，举例说：SS、SR等字母及符号，今天小编在网络上搜集了一些电气图常用的字母符号及释义，希望能帮助到大家。

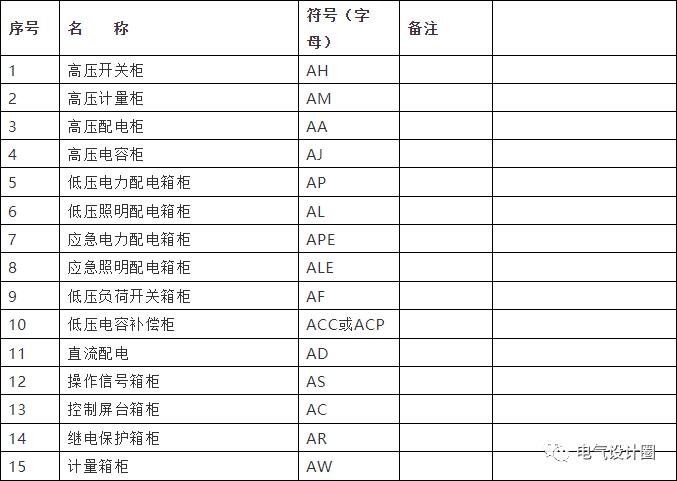

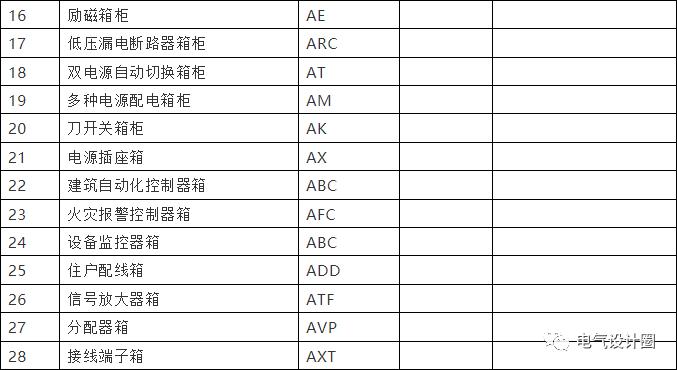

（1）配电箱符号

（2）配电箱符号

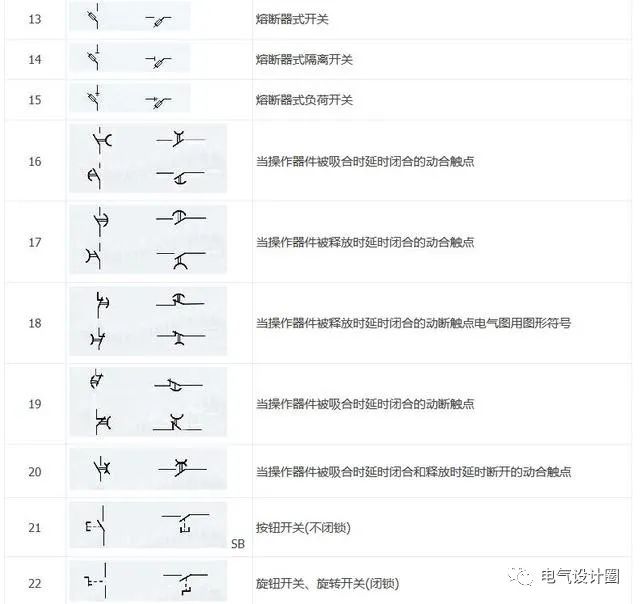

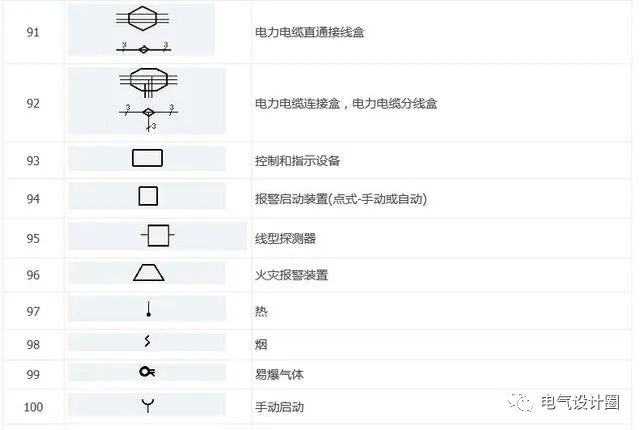

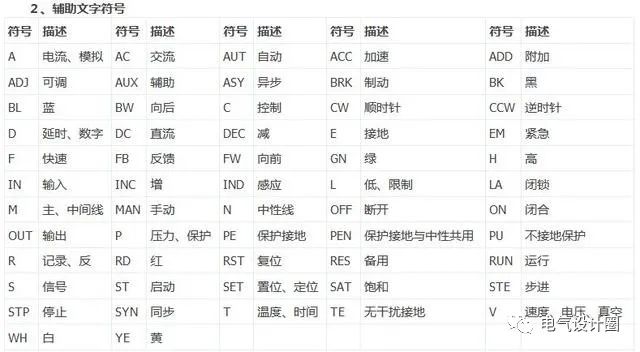

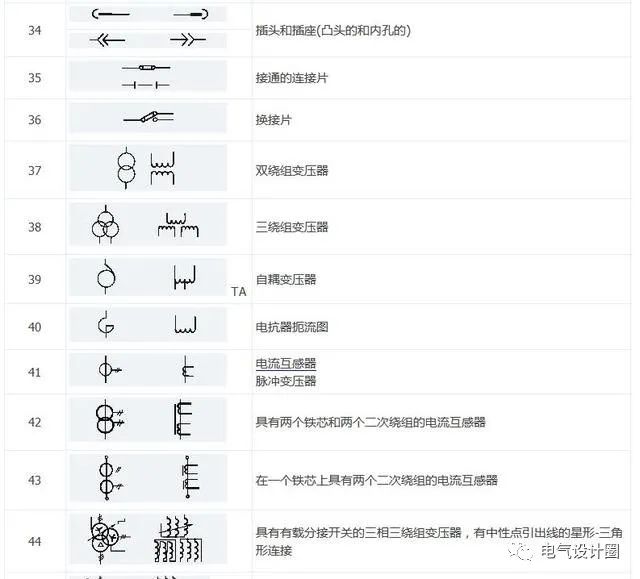

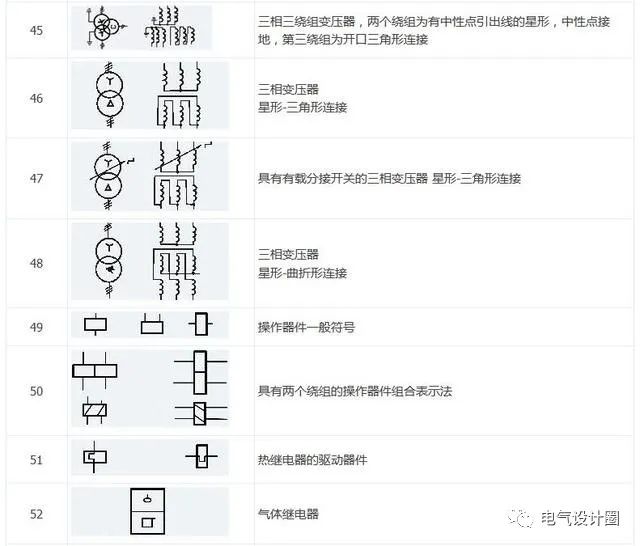

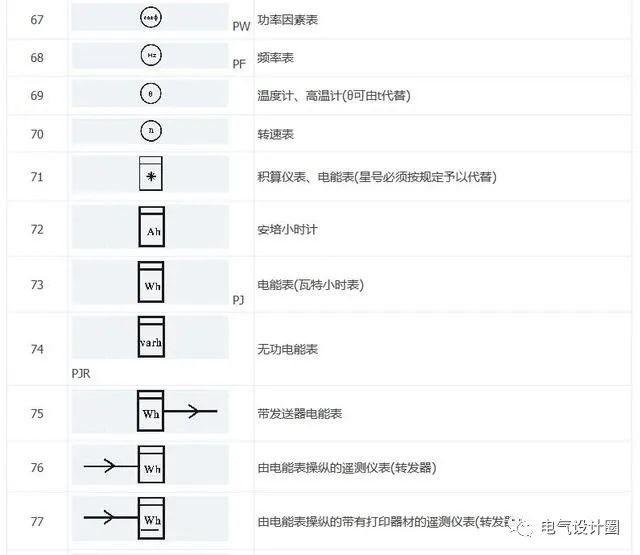

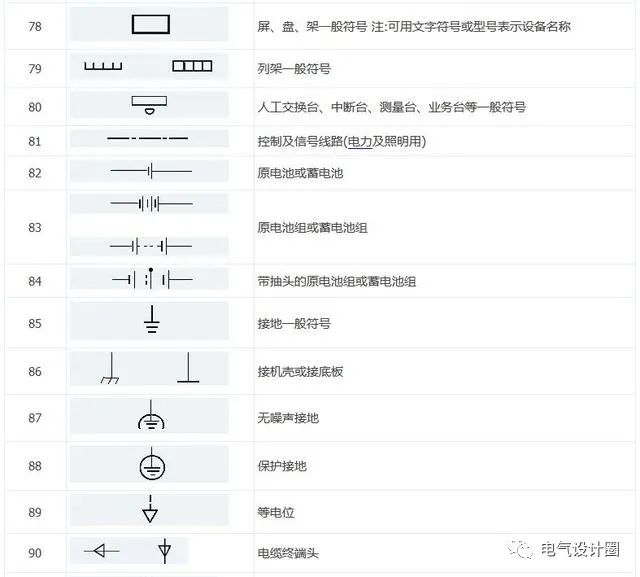

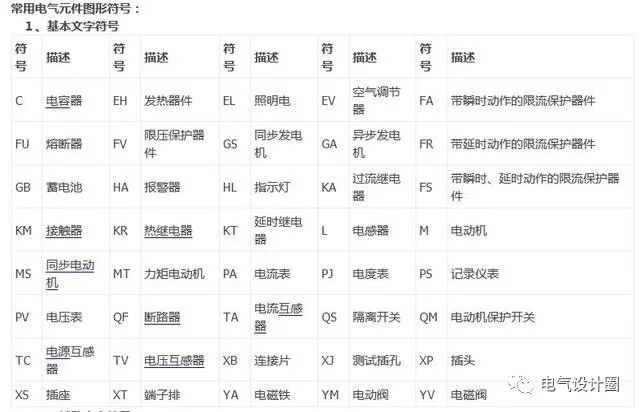

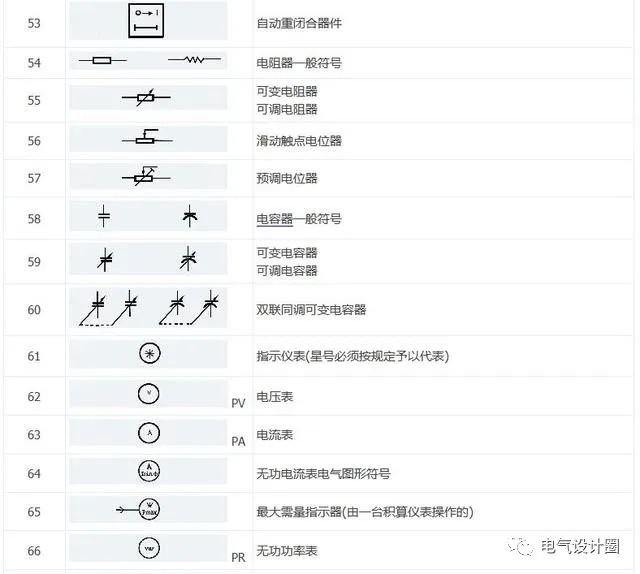

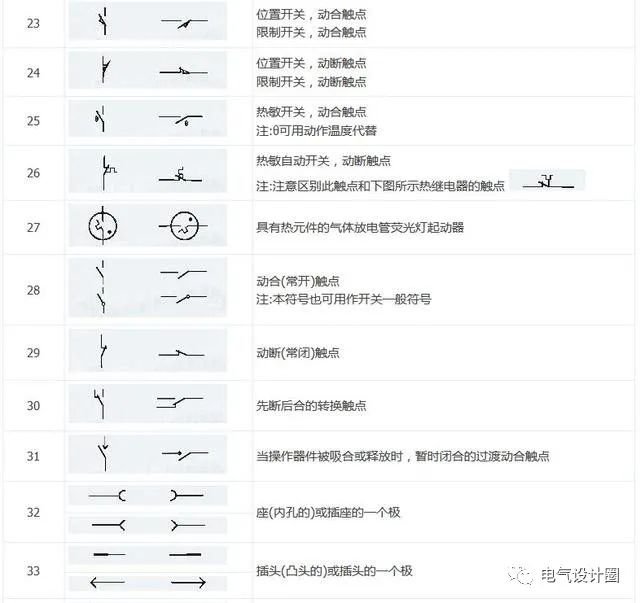

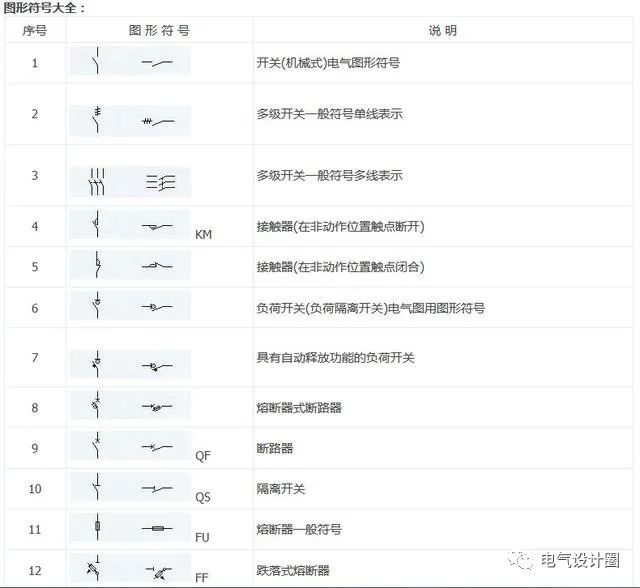

（3）常用电气元件文字符号表图形符号大全

了解更多
